Mạch điều khiển thiết bị quan trắc HDLm-RD
Giải pháp thu thập & truyền dữ liệu mực nước thông minh qua 3G/4G – Sản phẩm của NetPlus Việt Nam

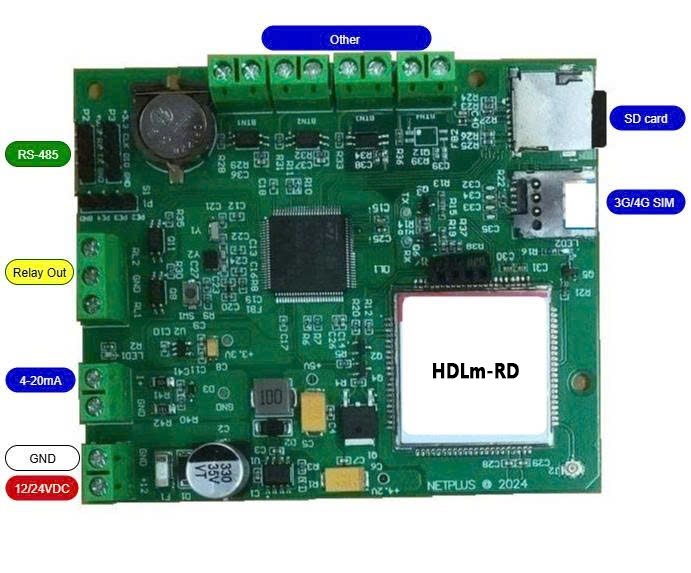

Hình ảnh thiết bị HDLm_RD
1. Thông tin chung
- Thiết bị thu thập số liệu chuyên dụng quan trắc thủy văn.
- Kết nối thu thập số liệu từ cảm biến đo mức nước kiểu radar.
- Chuẩn hóa và truyền số liệu quan trắc về trung tâm dữ liệu qua mạng 4G.
- Sử dụng vi điều khiển thế hệ mới, kiến trúc ARM mạnh mẽ và tiết kiệm năng lượng.
- Hãng sản xuất: NetPlus – Việt Nam.
2. Đặc điểm
- HDLm_RD là bộ thu thập, xử lý và truyền dữ liệu mực nước chuyên dụng trong quan trắc thủy văn.
- Kết nối với cảm biến đo mức nước radar qua cổng 4-20mA.
- Thu thập, chuẩn hóa số liệu mức nước và truyền số liệu qua mạng di động 3G/4G về phần mềm quản lý.
- Có thể cài đặt tần suất thu thập và truyền tin theo các mức 5, 10, 15… phút, đáp ứng các yêu cầu khác nhau như: Quan trắc thủy văn tự động, giám sát dòng chảy, cảnh báo ngập lụt…
3. Ứng dụng
- Trạm đo mức nước sông, suối dùng cảm biến radar.
- Thiết bị giám sát dòng chảy.
4. Thông số kỹ thuật
| Vi xử lý | ARM® CPU 32-bit - Cortex M4 |
|---|---|
| Bộ nhớ Flash | 1MB Flash memory |
| Ngõ vào | 01 ngõ vào 4-20mA cho cảm biến radar |
| Ngõ ra | 01 ngõ ra ON/OFF |
| Kết nối dữ liệu | 3G / 4G |
| Cổng cấu hình / Debug | Cổng UART |
| Điện áp hoạt động | 8 – 24 VDC |
| Công suất tiêu thụ | 0,9W |
| Nhiệt độ làm việc | 10 °C – 60 °C |
| Lưu giữ dữ liệu khi mất kết nối | Thẻ nhớ ngoài 2GB |
| Giao thức truyền | HTTP / HTTPS |
| Cập nhật firmware | OTA qua 3G/4G |
| Kích thước | 100 x 80 mm |
